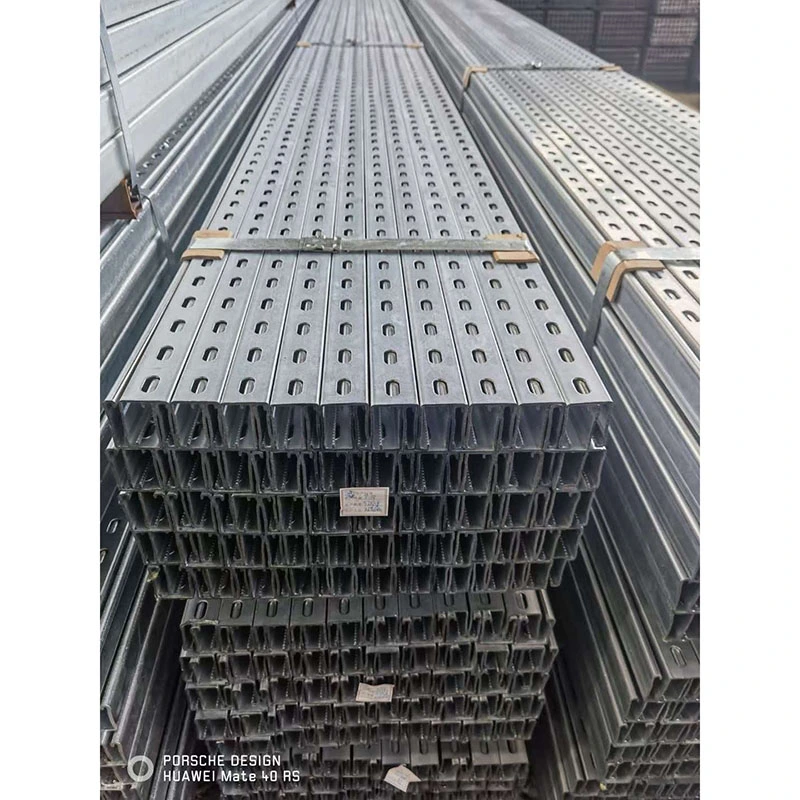

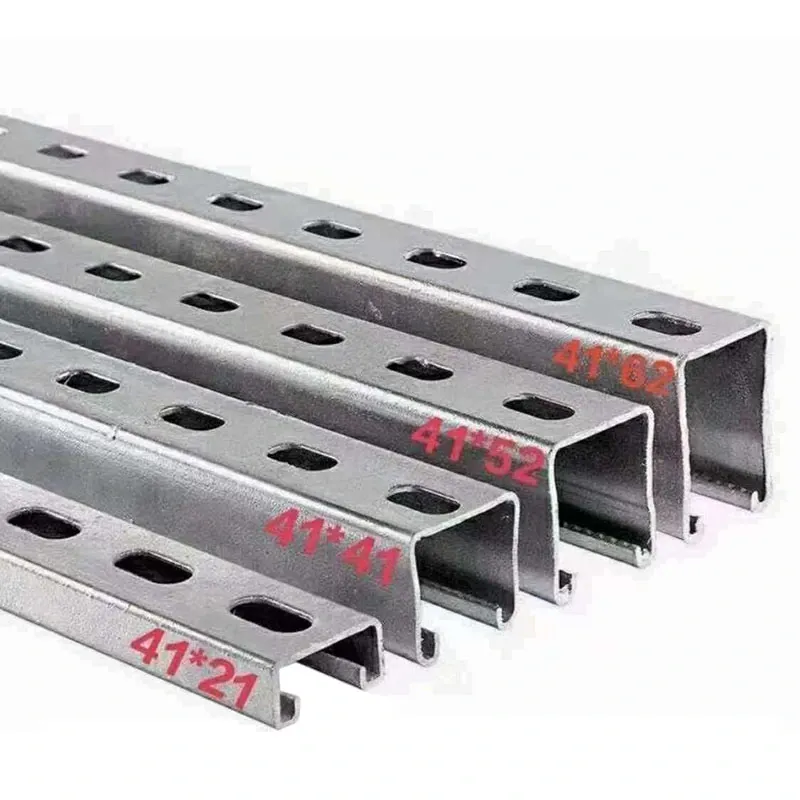

Suport din oțel cu canal în U galvanizat la cald

Suportul de suport din oțel cu canal în U galvanizat la cald de la ZHONGTIAN este proiectat pentru aplicații de montaj fotovoltaic pe termen lung. Fabricat din oțel cu canal U Q235B sau Q355B laminat la cald și galvanizat conform GB/T 13912, combină rezistența la coroziune, rezistența structurală, instalarea reglabilă și personalizarea din fabrică. Este potrivit pentru fermele solare montate la sol, fotovoltaice agricole, fotovoltaice pentru pescuit, sisteme pe acoperiș și carporturi solare.

Protecție împotriva coroziunii

Galvanizare la cald

Suportul de suport din oțel cu canal în U galvanizat la cald folosește o acoperire galvanizată la cald care formează un strat de aliaj zinc-fier cu substratul de oțel. Acoperirea oferă aderență puternică și protecție catodică împotriva deteriorărilor minore ale suprafeței.

Datele furnizate indică peste 500 de ore de rezistență la pulverizarea cu sare și protecție pe termen lung în medii de coastă, sare-alcaline, ploi acide și umede. În condiții adecvate, durata de viață poate ajunge la aproximativ 25 de ani cu întreținere redusă la coroziune.

Durabilitatea procesării

Componentele galvanizate suportă tăierea, îndoirea, ștanțarea și alte procesări din fabrică, fără a îndepărta cu ușurință stratul de protecție. Preprocesarea reduce modificarea la fața locului și necesitatea tratamentului secundar anticoroziv.

Performanță structurală

Materiale din oțel

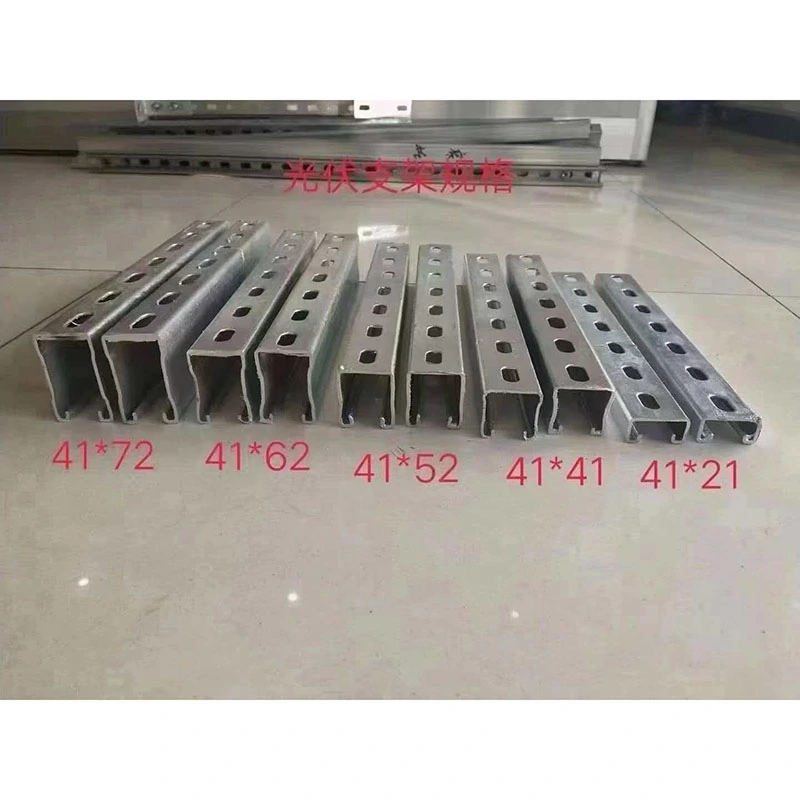

Oțelul U-canal laminat la cald Q235B și Q355B sunt disponibile în funcție de cerințele de încărcare a proiectului. Profilul în formă de U oferă o bună rezistență la încovoiere și la torsiune pentru structurile de susținere fotovoltaice.

Capacitate de încărcare

Structura poate fi proiectată pentru vânt puternic, zăpadă abundentă și alte sarcini de mediu. Datele furnizate indică o capacitate de încărcare pe o singură coloană de până la 1,5 tone în condiții specificate.

Interval de temperatură

Intervalul de funcționare furnizat este de aproximativ -40°C până la 120°C. Proiectarea structurală reală ar trebui să ia în considerare temperatura locală, vântul, zăpada, fundația și condițiile de instalare.

Instalare reglabilă

Ajustare înclinare

Sistemul acceptă mai multe poziții de înclinare de la 10° la 60°, permițând ajustarea unghiului de montare în funcție de locația proiectului și de condițiile solare. Datele furnizate de proiect indică faptul că unghiurile optimizate pot îmbunătăți potențial generația anuală cu 5%–8%, în funcție de condițiile amplasamentului.

Compatibilitatea modulelor

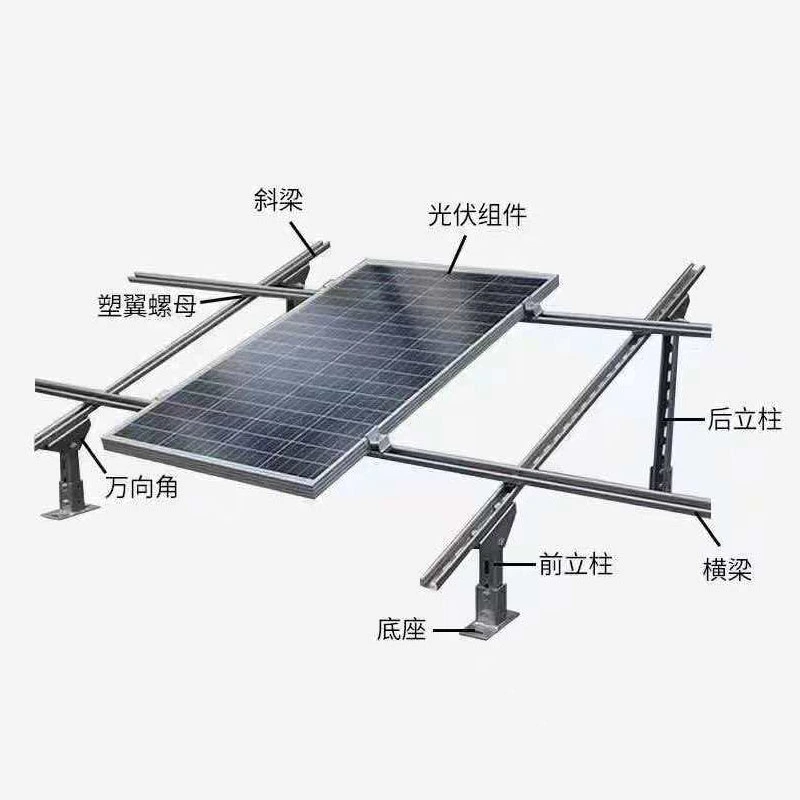

Structura glisantă cu canal în U acceptă diferite configurații de module fotovoltaice și poate fi utilizată atât cu module monofaciale, cât și cu module bifaciale. Distanța dintre module și pozițiile de montare pot fi ajustate în timpul instalării.

Adaptarea terenului

Structura modulară poate găzdui teren plat, teren în pantă, PV agricol, PV de pescuit și alte locații cu diferite condiții de altitudine sau fundație.

Metoda de instalare

Ansamblu șurub

Suportul de suport din oțel cu canal în U galvanizat la cald folosește găuri standardizate și elemente de fixare din oțel inoxidabil pentru instalarea cu șuruburi. Acest lucru reduce sudarea la fața locului și simplifică asamblarea.

În condiții adecvate de proiect, metoda de instalare standardizată poate scurta timpul de construcție cu mai mult de 30%.

Preprocesare din fabrică

ZHONGTIAN poate finaliza operațiunile de tăiere, perforare, îndoire și selectate de pre-asamblare înainte de expediere. Acest lucru ajută la reducerea fabricării la fața locului și la îmbunătățirea eficienței instalării.

Aplicații de proiect

PV montat la sol

Configurațiile cu o singură coloană și cu dublă coloană pot fi selectate în funcție de dimensiunea modulului, distanța dintre fundație, încărcarea vântului și încărcarea zăpezii.

Agricultură și Pescuit PV

Structurile înălțate pot oferi spațiul necesar pentru activități agricole sau proiecte fotovoltaice pe bază de apă, menținând în același timp stabilitatea structurală.

Acoperiș și carport PV

Structurile ușoare ale acoperișului și configurațiile integrate ale carportului solar pot fi personalizate în funcție de condițiile acoperișului, amenajările de parcare, dimensiunile modulelor și cerințele structurale.

Costul ciclului de viață

Întreținere redusă

Galvanizarea la cald reduce nevoia de îndepărtare regulată a ruginii și revopsire în comparație cu structurile de bază galvanizate la rece. Acest lucru poate reduce lucrările de întreținere pe termen lung pentru proiecte solare mari.

Costul pe termen lung

Deși costul inițial de achiziție poate fi mai mare decât produsele simple galvanizate la rece, evaluarea costurilor furnizate indică faptul că costurile ciclului de viață pot fi reduse cu mai mult de 30% în condițiile aplicabile, datorită cerințelor mai mici de întreținere și înlocuire.

Achiziții integrate

Componente complete

ZHONGTIAN poate furniza oțel pentru canal U, oțel pentru canal C, piloți de pământ, cleme, blocuri de presiune și elemente de fixare din oțel inoxidabil ca pachet integrat de achiziție.

Aprovizionare pentru proiect

Aprovizionarea în pachet îi ajută pe contractorii EPC și integratorii fotovoltaici să reducă coordonarea furnizorilor, logistica, inspecția și activitatea de gestionare a comenzilor.

Procesare personalizată

Lungimi personalizate

Suportul de suport din oțel cu canal în U galvanizat la cald suportă lungimi personalizate în conformitate cu desenele proiectului și cerințele de instalare.

Găuri personalizate

Perforarea și poziționarea din fabrică pot fi ajustate pentru a se potrivi cu cleme, bretele, șine și componente de conectare specifice.

Livrare pre-tăiată

Componentele pot fi pre-tăiate și ambalate conform secțiunilor proiectului, reducând tăierea la fața locului și simplificând instalarea.

Întrebări frecvente

Ce clase de oțel sunt disponibile?

Sunt disponibile oțelul U-canal laminat la cald Q235B și Q355B. Selecția depinde de încărcarea proiectului și de calculele structurale.

Ce standard de galvanizare este folosit?

Produsul respectă cerințele GB/T 13912 pentru produsele din oțel galvanizat la cald.

Poate fi folosit în zonele de coastă?

Da. Acoperirea galvanizată este potrivită pentru protecția împotriva coroziunii în aer liber, inclusiv în mediile de coastă și umede, atunci când specificațiile de acoperire sunt selectate corespunzător.

Care este intervalul de unghi?

Intervalul de reglare standard este de la 10° la 60%, în funcție de configurația structurală finală.

Este necesară sudarea la fața locului?

Nu. Structura principală utilizează găuri standardizate și conexiuni cu șuruburi, reducând nevoia de sudare la fața locului.

Se pot furniza lungimi personalizate?

Da. ZHONGTIAN acceptă lungimi personalizate, perforare, îndoire, tăiere și alte procesări din fabrică în conformitate cu cerințele proiectului.
