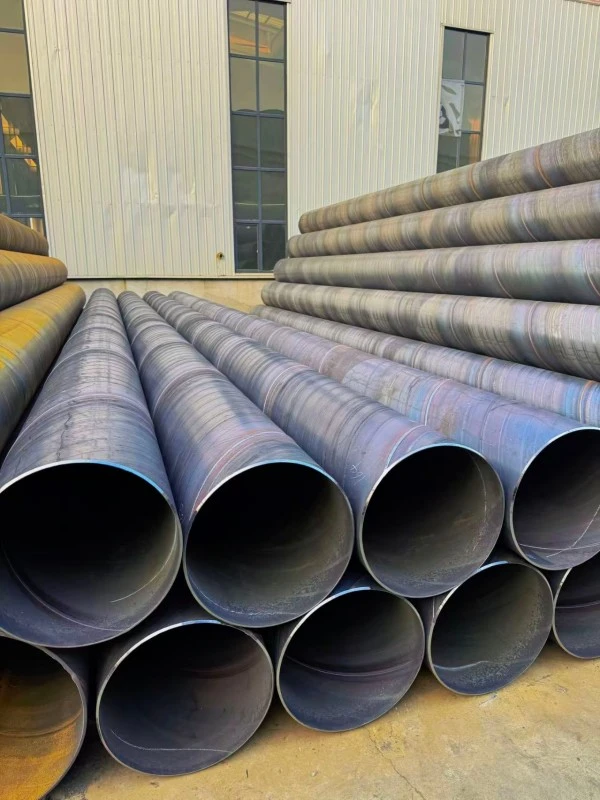

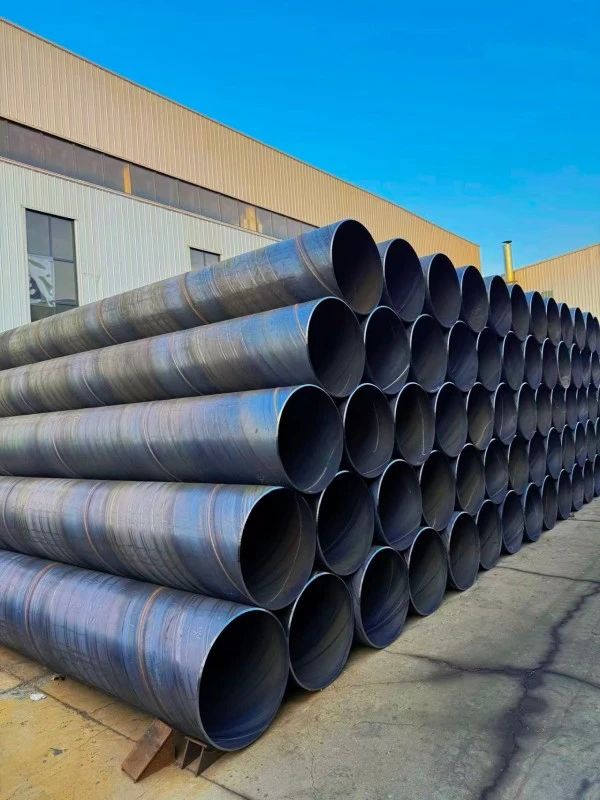

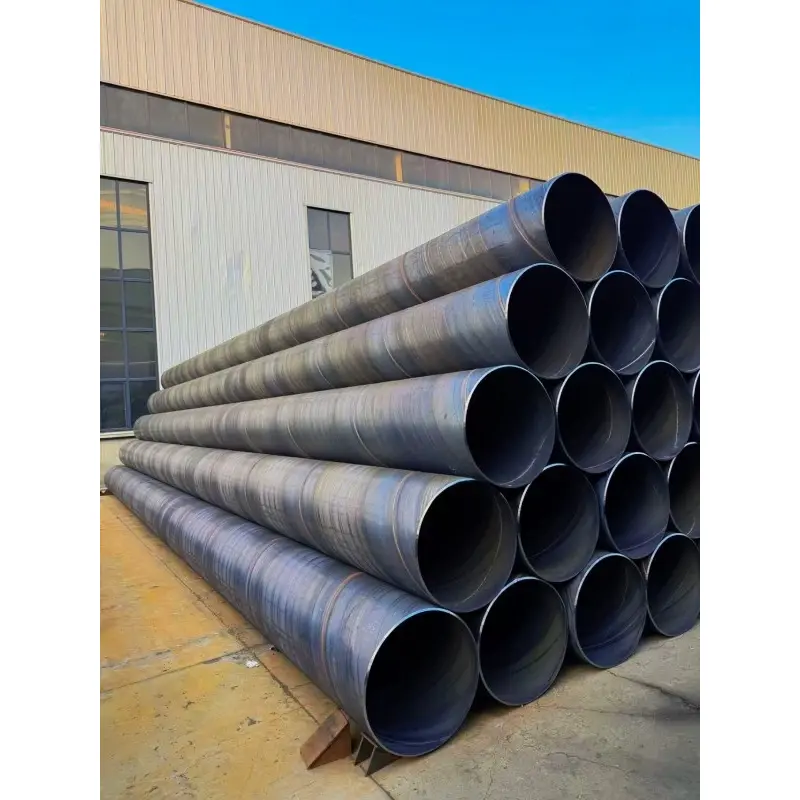

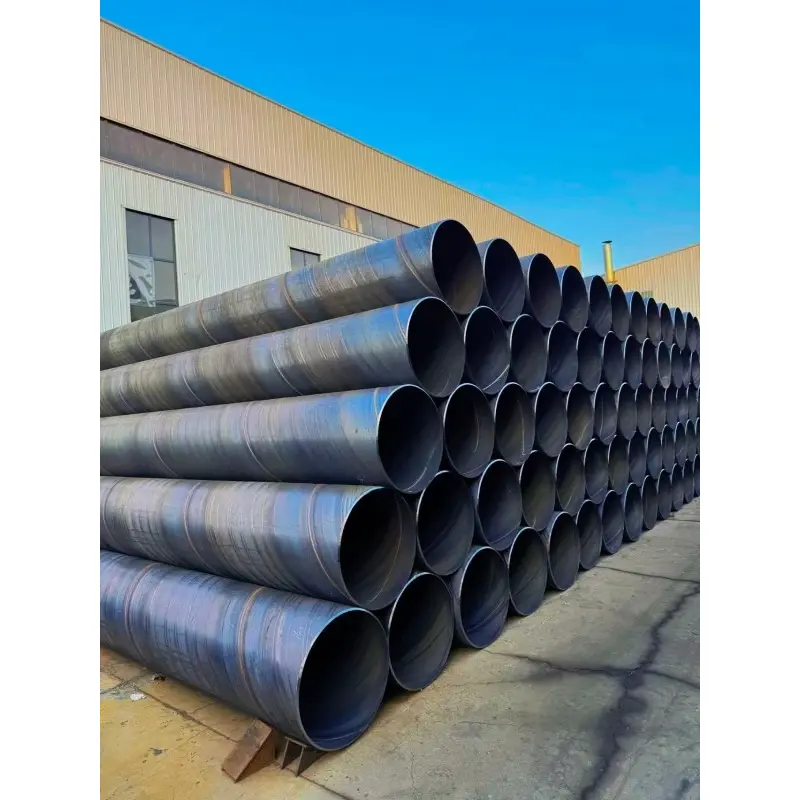

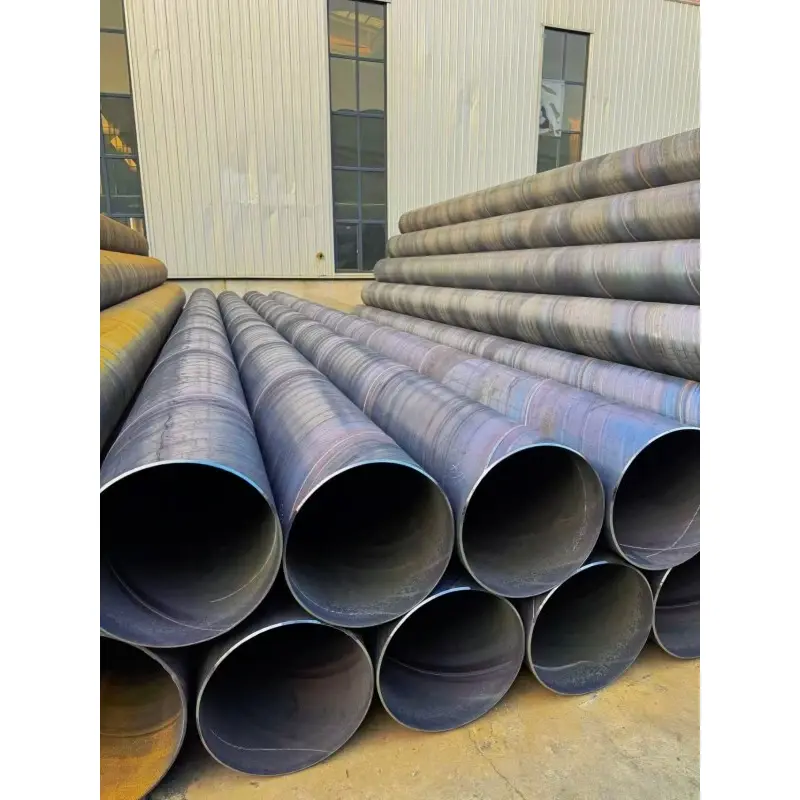

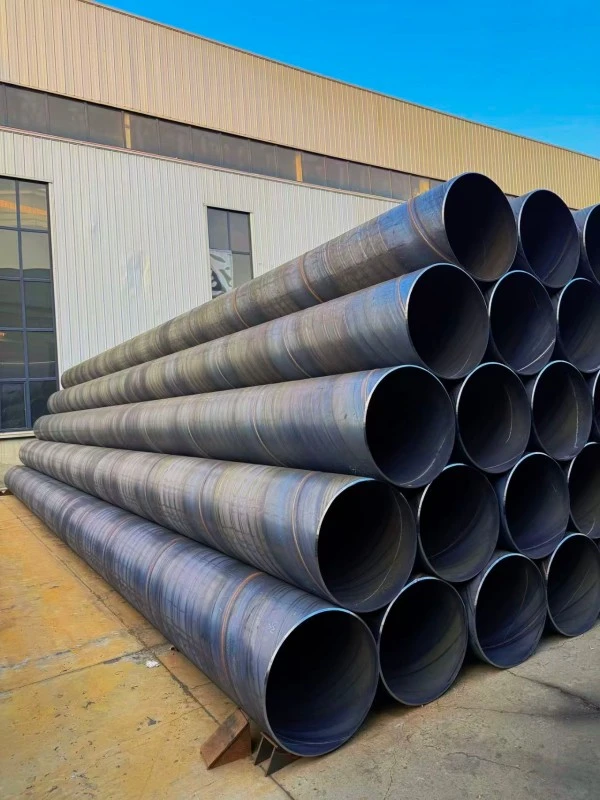

Conductă de oțel sudată în spirală cu perete subțire

Țeava de oțel sudată în spirală cu perete subțire, numită și țeavă de oțel SSAW cu perete subțire, este un tip de țeavă de oțel sudata cu cusături spiralate, produsă prin formarea continuă a benzilor de oțel laminate la cald în forme spiralate și prin sudarea cusăturilor interne și externe prin sudarea cu arc scufundat pe două fețe.

Principalele caracteristici ale acestui produs includ grosimea peretelui subțire, capacitatea de diametru mare, structura ușoară, rata mare de utilizare a materialului și performanța mecanică stabilă. În comparație cu țevile de oțel sudate în spirală cu pereți gros, țevile de oțel SSAW cu pereți subțiri sunt utilizate în principal în aplicații de joasă presiune, unde construcția ușoară și funcționarea economică sunt importante.

În industria țevilor de oțel, țevile cu grosimea peretelui ≤12mm și diametrul peste DN200 sunt în general clasificate ca țevi de oțel sudate în spirală cu pereți subțiri. Grosimea peretelui selectată în mod obișnuit este de aproximativ 5 mm pentru țevi DN200, 5–8 mm pentru țevi DN300–DN800 și 8–12 mm pentru țevi cu diametre DN1000 și mai mari.

Specificații principale

Țeava de oțel sudată în spirală cu perete subțire furnizată de ZHONGTIAN este disponibilă în diametre exterioare de la φ219mm la φ3620mm, acoperind DN200 până la DN3600. Gama de diametre cel mai frecvent utilizată este DN600–DN2000, care îndeplinește cerințele proiectelor de conducte municipale și industriale la scară largă.

Grosimea peretelui disponibilă include 5 mm, 6 mm, 7 mm, 8 mm, 10 mm și 12 mm. Principalele clase de materiale includ Q235B, Q355B și L245 în funcție de diferite cerințe de presiune și condiții de aplicare.

Lungimea standard a conductei este de obicei de 6–12 metri, în timp ce lungimi personalizate de 15–18 metri pot fi produse și în funcție de cerințele proiectului. Produsele pot fi fabricate conform standardelor SY/T 5037, GB/T 9711.1 și API 5L PSL1.

Intervalul normal de presiune de lucru este de 0,6 MPa, 1,0 MPa și 1,6 MPa, ceea ce le face potrivite pentru sistemele de transport de fluide de joasă și medie presiune.

Caracteristici cheie

1. Design ușor și instalare eficientă

Datorită grosimii reduse a peretelui, țeava de oțel sudată în spirală cu perete subțire are o greutate semnificativ mai mică în comparație cu țevile tradiționale din oțel cu pereți groși, cu același diametru. Structura ușoară reduce costurile de transport, cerințele de ridicare și volumul de muncă de instalare în timpul construcției de conducte la scară largă.

Pentru proiectele de transport de apă pe distanțe lungi, sistemele municipale de conducte și rețelele temporare de conducte, designul ușor ajută la îmbunătățirea eficienței construcției și la reducerea costurilor totale ale proiectului. Este potrivit în special pentru proiectele în care viteza de instalare și confortul de transport sunt factori importanți.

2. Rigiditate bună a inelului și rezistență la așezare

Deși Thin Wall SSAW Steel Pipe adoptă un design de perete mai subțire, structura sa sudată în spirală oferă o rigiditate fiabilă a inelului și rezistență la deformare. Cusătura de sudură în spirală distribuie stresul mai uniform de-a lungul corpului țevii, îmbunătățind rezistența la presiunea exterioară, mișcarea solului și așezarea neuniformă a fundației.

Pentru aplicațiile de conducte îngropate, această structură ajută la menținerea performanței stabile în condiții normale de instalare și reduce riscul de deformare cauzat de schimbările de sol.

3. Suprafață interioară netedă și rezistență scăzută la curgere

Procesul de sudare cu arc scufundat pe două fețe asigură o calitate stabilă a sudurii și îmbunătățește starea suprafeței interioare a țevii. În comparație cu structurile sudate tradiționale, suprafața internă a țevii de oțel sudate în spirală cu perete subțire are o rezistență mai mică la curgere.

Acest avantaj îl face potrivit pentru transportul cu apă, sisteme de ventilație, conducte de îndepărtare a prafului și sisteme de circulație industrială unde este necesară o mișcare eficientă a fluidului sau a aerului.

4. Soluție economică pentru conducte cu diametru mare

Țeava de oțel sudată în spirală cu perete subțire oferă o soluție economică pentru aplicații de conducte de joasă presiune cu diametru mare. În comparație cu țevile din oțel fără sudură și unele țevi sudate cu cusături drepte, țevile de oțel sudate în spirală oferă o eficiență mai mare de utilizare a materialului și costuri de producție mai mici.

Pentru proiectele mari de infrastructură care implică distanțe mari de conducte, acest produs poate reduce eficient consumul de oțel, cheltuielile de transport și investițiile în construcții, menținând în același timp o performanță fiabilă.

5. Calitate și inspecție de sudare de încredere

Țeava de oțel SSAW de perete subțire ZHONGTIAN este fabricată folosind tehnologia avansată de sudare cu arc scufundat pe două fețe, combinată cu proceduri stricte de control al calității.

În timpul producției, fiecare țeavă este supusă inspecției dimensionale, inspecției calității sudurii și testării presiunii hidraulice. În conformitate cu cerințele clienților, testarea cu ultrasunete și inspecția cu raze X pot fi aplicate pentru a verifica performanța de sudare și pentru a asigura o calitate stabilă a produsului.

6. Capacitate flexibilă de producție cu diametru mare

Unul dintre avantajele cheie ale țevii de oțel sudate în spirală cu perete subțire este capacitatea sa de a obține producție cu diametru mare prin tehnologia de formare în spirală.

În comparație cu țevile de oțel fără sudură, țevile de oțel sudate în spirală pot fi fabricate în diametre mai mari, cu o mai bună flexibilitate a producției și eficiență a materialului. Acest lucru le face potrivite pentru ingineria apei la scară largă, infrastructura municipală și proiectele de conducte industriale.

Aplicații ale produsului

1. Conducta municipală de alimentare cu apă și drenaj

Țeava de oțel sudată în spirală cu perete subțire este utilizată pe scară largă în sistemele municipale de alimentare cu apă și drenaj, inclusiv în conductele urbane de transport a apei, rețelele de drenaj a apei pluviale, conductele de canalizare și proiectele de deviere a apei.

Datorită capacității sale de diametru mare, structurii ușoare și costului economic, acest tip de țeavă de oțel SSAW oferă o soluție eficientă pentru construcția de conducte municipale pe distanțe lungi. Poate reduce dificultatea de instalare în timp ce îndeplinește cerințele de transport de fluide de mare volum.

2. Sisteme industriale de ventilație și îndepărtare a prafului

Țeava de oțel SSAW cu perete subțire este aplicată în mod obișnuit în sistemele de ventilație industrială, conductele de evacuare din fabrică, sistemele de colectare a prafului și rețelele de alimentare cu aer.

Diametrul său mare și suprafața interioară netedă ajută la reducerea rezistenței la fluxul de aer și la îmbunătățirea eficienței transportului. Este potrivit pentru fabrici, ateliere și instalații industriale care necesită soluții fiabile de ventilație și îndepărtare a prafului.

3. Ingineria agricolă a irigațiilor și apei

Țeava de oțel sudată în spirală cu perete subțire este potrivită pentru sistemele de irigare agricole, transportul apei din rezervor, drenajul pentru controlul inundațiilor și alte proiecte de inginerie a apei de joasă presiune.

Designul cu diametru mare permite transmiterea eficientă a apei pe distanțe lungi, în timp ce structura ușoară ajută la reducerea costurilor de instalare și transport în comparație cu soluțiile mai grele de țevi din oțel.

4. Rețele temporare de conducte

Datorită caracteristicilor sale ușoare și instalării convenabile, țeava de oțel sudata în spirală cu perete subțire este adesea folosită pentru aplicații temporare de conducte, inclusiv alimentarea cu apă pentru șantier de construcții, sisteme temporare de drenaj și proiecte de inginerie pe termen scurt.

În comparație cu soluțiile de conducte permanente, oferă avantaje în controlul costurilor, viteza de instalare și flexibilitate atunci când conductele trebuie relocate sau îndepărtate după finalizarea proiectului.

5. Aplicații structurale ușoare

Țeava de oțel sudată în spirală cu pereți subțiri poate fi utilizată și în aplicații structurale ușoare, cum ar fi fundații mari de seră, coloane de susținere, suporturi temporare și structuri auxiliare industriale.

Cu toate acestea, este potrivit în principal pentru aplicații care nu poartă sarcina primară și nu ar trebui să înlocuiască țevile structurale grele din oțel în proiecte care necesită rezistență mecanică ridicată sau condiții extreme de încărcare.

6. Transportul fluidelor industriale de joasă presiune

Țeava de oțel SSAW cu perete subțire poate fi utilizată pentru sistemele de transport de fluide industriale de joasă presiune, inclusiv conductele de apă circulantă, conductele de ramificație de încălzire și transportul general de lichide industriale.

Pentru aplicații cu presiune de lucru sub 1,6 MPa, acest produs oferă un echilibru practic între performanță, eficiența instalării și costul proiectului.

Procesul de fabricație

1. Pregătirea bobinei de oțel și prelucrarea marginilor

Producția de țevi de oțel sudate în spirală cu pereți subțiri începe cu bobine de oțel laminate la cald de înaltă calitate. Bobinele de oțel sunt derulate, nivelate și prelucrate prin frezarea muchiei pentru a asigura dimensiuni precise de formare și condiții de sudare stabile.

Pregătirea corectă a materiilor prime ajută la îmbunătățirea preciziei țevilor, a consistenței sudurii și a fiabilității generale a produsului.

2. Procesul de formare în spirală

În timpul producției, banda de oțel prelucrată intră în echipamentul de formare și este modelată continuu într-o structură de țeavă spiralată în funcție de unghiul de formare proiectat.

Tehnologia de formare în spirală permite producătorilor să producă țevi de oțel cu diametru mare, cu specificații flexibile, menținând în același timp utilizarea eficientă a materialului.

3. Sudarea cu arc scufundat pe două fețe

Cusăturile spiralate interne și externe sunt sudate folosind tehnologia de sudare cu arc scufundat pe două fețe.

Această metodă de sudare oferă penetrare adâncă, rezistență stabilă la sudare și performanță mecanică bună. Procesul de sudare asigură că cusătura în spirală poate rezista la presiunea normală de funcționare și la condițiile de funcționare.

4. Testare nedistructivă și inspecție de calitate

După sudare, Thin Wall SSAW Steel Pipe este supusă unor proceduri stricte de inspecție, inclusiv testare cu ultrasunete, inspecție cu raze X, măsurare dimensională și verificarea calității sudurii.

ZHONGTIAN urmează proceduri de inspecție controlate pentru a se asigura că fiecare țeavă îndeplinește cerințele clienților în ceea ce privește rezistența, precizia și fiabilitatea.

5. Testarea presiunii hidraulice

Testarea hidraulică este efectuată pe țevile finite pentru a verifica rezistența la presiune și performanța la scurgeri.

Conductele sunt testate în condiții de presiune specificate, asigurând funcționarea fiabilă în timpul transportului apei și a altor fluide de joasă presiune.

6. Tăiere, acoperire și prelucrare finală

După inspecție, țevile sunt tăiate în funcție de lungimile cerute de client și pregătite pentru livrare.

În funcție de diferitele medii de aplicare, ZHONGTIAN poate oferi soluții personalizate de protecție a suprafețelor, inclusiv acoperire epoxidică, acoperire IPN8710 și acoperire anticoroziune 3PE.

Comparație cu alte țevi de oțel

1. Țeavă sudată în spirală cu perete subțire vs țeavă sudată în spirală cu perete gros

Țeava de oțel sudată în spirală cu pereți subțiri este proiectată în principal pentru aplicații de joasă presiune, cu grosimea peretelui, în general, între 5-12 mm, în timp ce țevile de oțel sudate în spirală cu pereți groși sunt utilizate pentru presiune mai mare și aplicații structurale mai grele.

În comparație cu țevile sudate în spirală cu pereți gros, produsele cu pereți subțiri oferă o greutate mai mică, o instalare mai ușoară și o eficiență mai bună a costurilor, în timp ce țevile cu pereți groși oferă o rezistență mai mare la presiune pentru medii solicitante.

2. Țeavă sudată în spirală cu pereți subțiri vs țeavă sudată cu cusătură dreaptă

În comparație cu țevile sudate cu cusături drepte, țeava de oțel SSAW cu perete subțire are avantaje în ceea ce privește capacitatea de producție cu diametru mare și flexibilitatea de fabricație.

Țevile de oțel sudate în spirală pot atinge diametre de peste φ3000mm, în timp ce țevile cu cusături drepte sunt de obicei mai limitate în intervalul de diametre. Prin urmare, conducta de oțel sudată în spirală cu pereți subțiri este adesea selectată pentru proiecte de inginerie a apei la scară largă și proiecte de conducte municipale.

3. Țeavă sudată în spirală cu perete subțire vs țeavă din oțel fără sudură

În comparație cu țevile din oțel fără sudură, țeava de oțel sudata în spirală cu pereți subțiri oferă o eficiență mai bună a costurilor pentru aplicații cu diametru mare de joasă presiune.

Țevile din oțel fără sudură sunt utilizate în principal în aplicații speciale și de înaltă presiune, în timp ce țevile sudate în spirală sunt mai potrivite pentru proiectele de infrastructură care necesită diametru mare, transport economic și instalare eficientă.

Protecție anticorozivă și durată de viață

1. Protecția conductelor de apă îngropată

Pentru aplicațiile de alimentare și drenaj cu apă subterană, țeava de oțel sudata în spirală cu perete subțire poate fi tratată cu un strat epoxidic de gudron de cărbune sau un strat anticoroziv IPN8710.

În condiții de instalare adecvate, durata de viață estimată poate ajunge la aproximativ 15-20 de ani, în funcție de mediul solului și de condițiile de întreținere.

2. Protecția sistemului de ventilație interioară

Pentru sistemele de ventilație interioară, evacuare și transportul aerului industrial, protecția suprafeței include de obicei acoperire antirugină sau tratament galvanizat la rece.

Această metodă de protecție oferă o rezistență suficientă la coroziune pentru mediile interioare și poate atinge o durată de viață de aproximativ 10-15 ani.

3. Protecție a conductelor subterane cu cerințe ridicate

Pentru proiectele care necesită o rezistență mai mare la coroziune, țeava de oțel SSAW cu perete subțire poate fi furnizată cu un strat anticoroziv 3PE.

Sistemul de acoperire din polietilenă cu trei straturi oferă protecție sporită împotriva umidității, coroziunii solului și factorilor externi de mediu, cu o durată de viață potențială de 25-30 de ani în condiții adecvate.

Ghid de selecție

1. Selectați în funcție de presiunea de lucru

Alegerea țevii de oțel sudate în spirală cu perete subțire ar trebui să ia în considerare mai întâi presiunea de funcționare a sistemului de conducte.

Pentru aplicații cu presiune de lucru ≤1,6 MPa, țevile de oțel sudate în spirală cu pereți subțiri sunt în general potrivite. Pentru condiții de presiune mai mare peste 2,5 MPa, se recomandă țevi de oțel sudate în spirală cu perete gros sau alte soluții de țevi de înaltă rezistență.

2. Selectați în funcție de diametru și grosimea peretelui

Grosimea necesară a peretelui trebuie selectată în funcție de diametrul țevii, condițiile de funcționare și mediul de instalare.

De exemplu, conductele DN600 folosesc în mod obișnuit o grosime de perete de 6–8 mm, conductele DN1000 folosesc în general o grosime de perete de 8–10 mm, iar conductele DN1500 sau cu diametru mai mare necesită de obicei o grosime de perete de 10–12 mm.

3. Selectați în funcție de gradul materialului

Q235B este selectat în mod obișnuit pentru aplicații generale de conducte de joasă presiune datorită performanței sale echilibrate și avantajului de cost.

Q355B este potrivit pentru proiecte care necesită o rezistență mai mare, în timp ce L245 este utilizat în mod obișnuit pentru aplicații de transport prin conducte în care sunt necesare standarde de materiale specifice.

4. Aplicații nerecomandate

Țeava de oțel sudata în spirală cu perete subțire nu este recomandată pentru conductele de petrol și gaze de înaltă presiune, sisteme de abur la temperatură înaltă, piloți portanti grei sau medii chimice foarte corozive.

Pentru aceste aplicații, clienții ar trebui să aleagă țevi de oțel cu valori de presiune mai ridicate, proprietăți mecanice mai puternice sau rezistență la coroziune specializată.

De ce să alegeți țeavă de oțel sudată în spirală cu perete subțire ZHONGTIAN?

1. Capacitate profesională de fabricare a țevilor de oțel

ZHONGTIAN este un producător și furnizor profesionist de țevi de oțel sudate în spirală cu perete subțire din China, care oferă soluții personalizate de țevi de oțel SSAW pentru clienții internaționali.

Cu experiență profesională în producție și procese de producție mature, ZHONGTIAN sprijină diferite proiecte de inginerie, inclusiv infrastructură municipală, conducte industriale și sisteme de transport pe apă.

2. Soluții de produs personalizate

ZHONGTIAN poate oferi soluții personalizate în funcție de cerințele proiectului, inclusiv diametrul țevii, grosimea peretelui, lungimea, calitatea materialului și tratamentul anticoroziv.

Această flexibilitate permite clienților să obțină produse potrivite pentru țevi de oțel SSAW cu perete subțire pentru diferite medii de operare.

3. Sistem strict de control al calității

De la inspecția materiilor prime până la testarea produsului final, ZHONGTIAN aplică proceduri stricte de management al calității pe tot parcursul procesului de producție.

Fiecare țeavă este fabricată cu tehnologie de sudare controlată, proceduri de inspecție și standarde de testare pentru a asigura o calitate stabilă și o performanță fiabilă.

FAQ

1. Poate fi folosită țeavă de oțel sudată în spirală cu pereți subțiri pentru structurile de seră?

Țeava de oțel sudată în spirală cu perete subțire poate fi utilizată pentru fundații mari de seră sau coloane de susținere unde este necesar un suport structural cu diametru mai mare.

Cu toate acestea, cadrele obișnuite de seră folosesc de obicei țevi rotunde galvanizate mai mici sau țevi ovale, deoarece sunt mai ușoare, mai ușor de instalat și mai economice pentru construcția standard de seră.

2. Care este diferența dintre țeava de oțel SSAW cu perete subțire și țeava galvanizată?

Țeava de oțel SSAW cu perete subțire este proiectată în principal pentru transportul fluidelor de joasă presiune cu diametru mare și aplicații structurale ușoare.

Țevile galvanizate sunt, în general, țevi cu diametru mai mic utilizate pentru sisteme de apă, schele, structuri de seră și aplicații generale de construcții. Cele două produse servesc unor scopuri de inginerie diferite.

3. Țeava de oțel sudată în spirală cu pereți subțiri se va deforma ușor?

Țeava de oțel sudată în spirală cu perete subțire calificată are suficientă rigiditate inelului și rezistență la deformare atunci când este selectată și instalată corespunzător.

În condiții normale de funcționare îngropată sau supraterană, conducta poate menține o performanță stabilă. Cu toate acestea, nu trebuie utilizat în afara intervalului de presiune proiectat sau în medii cu încărcături grele și foarte corozive.
